產品詳情

一、產品簡介

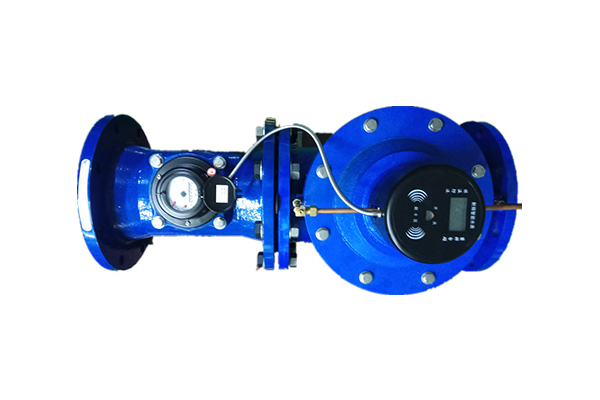

　　LXLCK-40~LXLCK-600系列大口徑預付費水表是以帶有發訊裝置的冷水可拆卸螺翼式水表為計量基表，以射頻卡為信息載體，加裝控制箱和電控閥組成的一種具有結算功能的水量計量儀表。

二、產品特點

　　1. 大口徑預付費水表選用鋰電池，無需外接電源，功耗低，內部鋰電池常規情況下可使用三年以上，不受安裝條件限制；

　　2. 預付費讀取功能；

　　3. 數據傳輸和保存的管理功能；

　　4、當電池電量不足時自動關閉閥門；

　　5、人為破壞時自動報警并自動關閉閥門；

　　6、當用戶所購水量剩余量為“***”噸(可設置)時，控制器自動關閥報警，提示用戶購水，當再次刷用戶卡后恢復供水；

　　7、在水表遭受攻擊后立即關閉閥門，只有當售水部門檢查完水表后方可開閥供水；

　　8、在購買水量用盡，閥門關閉后若控制器仍能收到發信水表發出的記數信號，則控制器顯示的剩余水量將出現負數并再次自動關閥；

　　9、具有定時開關閥的功能，有效防止因閥門長期未開關而銹死的現象。

三、性能參數

四、流量技術參數

五、最大允許誤差

　?、?低區 (Q?≤Q＜Q?) 最大允許誤差為±5%

　?、?高區 (Q?≤Q≤Q?) 最大允許誤差為±2% (熱水表為±3%)

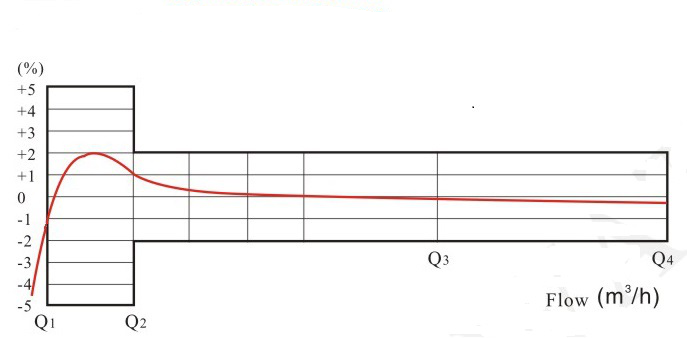

大口徑預付費水表流量誤差曲線圖

六、外形及規格尺寸

大口徑預付費水表外觀尺寸圖及規格參數表

注：以上外形尺寸圖僅供參考，以實物為準。

公稱口徑 DN	長 L	寬 W	高 H	連接螺紋
mm				法蘭外徑 D	螺栓孔中心圓直徑 D1	連接螺栓
40	200	256	400	165	125	4xM16
50	200	256	400	165	125	4xM16
65	200	256	400	185	145	4xM16
80	225	276	400	200	160	8xM16
100	250	286	400	220	180	8xM16
125	250	301	400	250	210	8xM16
150	300	346	500	285	240	8xM20
200	350	373	500	340	295	8xM20
250	450	493	730	395	350	12xM20
300	500	516	730	445	400	12xM20
350	500	560	730	520	470	12xM21
400	600	631	830	565	515	16xM24
500	800	785	930	715	650	20xM30
600	1000	865	1030	840	770	20xM33
